蒸发式冷凝器

关键词：

蒸发冷

所属分类：

蒸发冷

LX产品运用了风水同向混流式二次热交换的盘管与PVC填料组合的技术，实现了换热。由于空气和喷淋水同向流经盘管，喷淋水能均匀地覆盖在盘管表面，盘管表面湿润。相比风水逆向的结构，减少了盘管壁干点和水垢的形成。

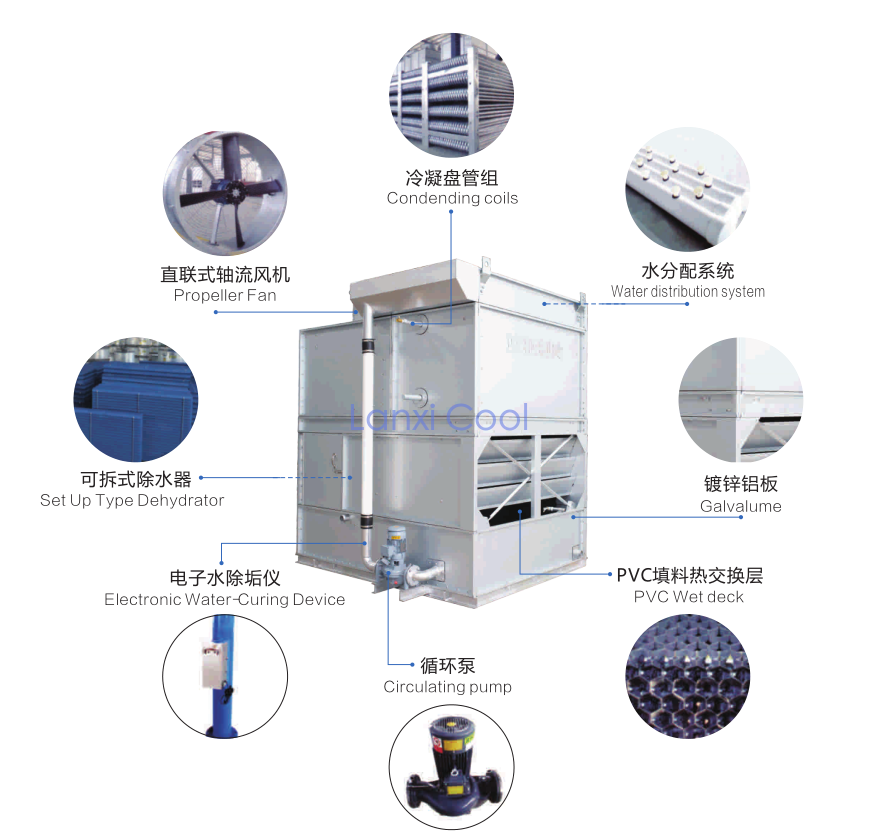

蒸发式冷凝器

● 专为保鲜、冷冻、冷藏而设计的，具有制冷，通风等效果；
● 外壳采用优质钢板，表面喷塑、耐腐蚀、外型美观；
● 盘管采用错排方式，利用机械胀管，使用铜管与铝片紧密结合，换热效果好；优质不锈钢电加热管均匀分布于盘
管中，除霜效果好；电热管融霜采用电热铝套管与翅片孔紧贴，易散热、寿命长；
● 冷风机设计宽度合理，风叶与铝翅片间距均大于1/3风叶直径确保有足够的有效风量；
● 可根据客户要求采用长距离送风风筒。

主要特点：

运行成本低、节能环保：

由于本产品独特的结构形式，以及其特有的高热工性能，所以冷凝温度低，运行节电，节水，低噪音不污染环境和维修成本低等优点，是真正的节能环保型产品。

实现不停机检修：

LX产品可在不停机的情况下对浮球阀、过滤网进行检修。由于产品采用风水同向设计结构，在设备运行时能方便地检查喷嘴和盘管。

检修方便：

采用人性化结构设计，超大检修门，内部空间宽敞，检修人员在产品内部能轻松地进行各种检修工作。

方便清洗的倾斜式集水池：

集水池底部向排污口端倾斜的结构设计可方便地清除集水池的污水及沉淀杂质。

工作原理：

LX蒸发式冷凝器是在吸收国内外的热交换技术上加以改进，研制开发的一种换热设备。

可靠的紧固元件：

LX产品的箱体采用不锈钢(304)螺栓作连接，其耐腐蚀性是普通钢性螺栓所无法比拟的，也给蒸发式冷凝的长期稳定工作带来有效保障。

故障率低：

风机和水泵均采用优质轴承，除此无其他运转磨损部件。风机采用直联式结构，无皮带轮结构带来的传动损失。噪音小，故障率低。

选型方法及校正系数表：

选型方法指导：

1.确认使用条件: 冷凝温度、湿球温度。
2.计算系统排向冷凝器的总排热量。

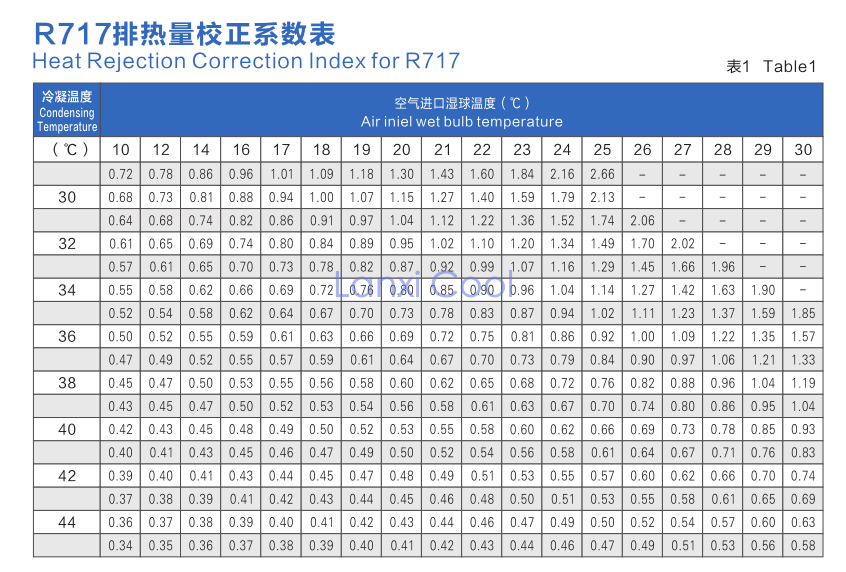

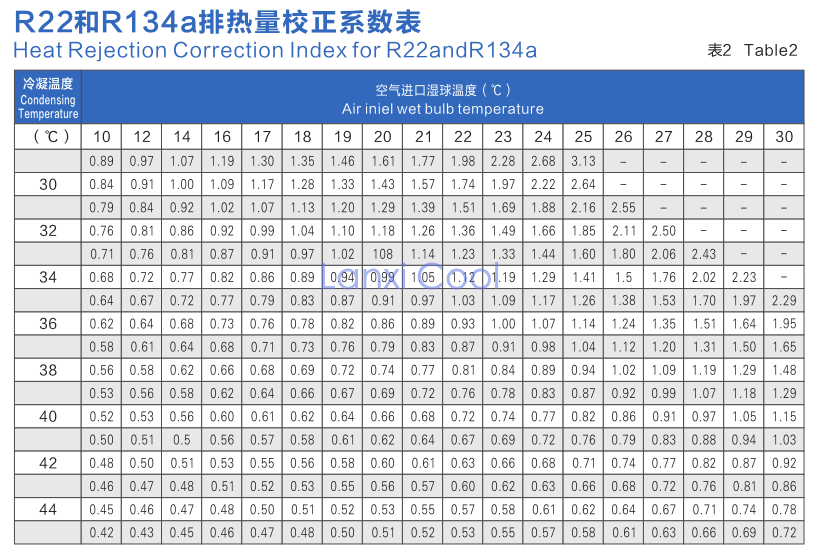

3.查表2或表3，选择排热量校正系数。
4.总排热量乘以校正系数即为使用工况下的冷凝负荷。
5.查表1选型，选择其排热量大于或等于校正后的排热量数据。

举例：

1.使用条件:冷凝温度36℃，湿球温度29℃
2.氨制冷系统总排热量为940KW。(压缩机制冷量+压缩机轴功率=总排热量3.查表2，排热量校正系数为1.35。4.计算冷凝器的实际负荷:940KWX1.35=1269KW。
5.查表1，选LX-1285B型蒸发式冷凝器，其排热量>1269KW

选型方法注意事项：

1.以下规格中的参数只供参考修改不另行通知。
2.充注量指标标准工况运行下氮(NH)的充注量，其他制冷剂需另行计算。
3.表中的运行重量为设备重量加制冷剂量及底部水盘贮水的重量。
4.用户非标准特殊要求，可代为设计制造。
5.表中的名义工况排热量是指冷凝温度Tκ=36℃，空气进口温度温度Ts=26℃的数据。
